Q350

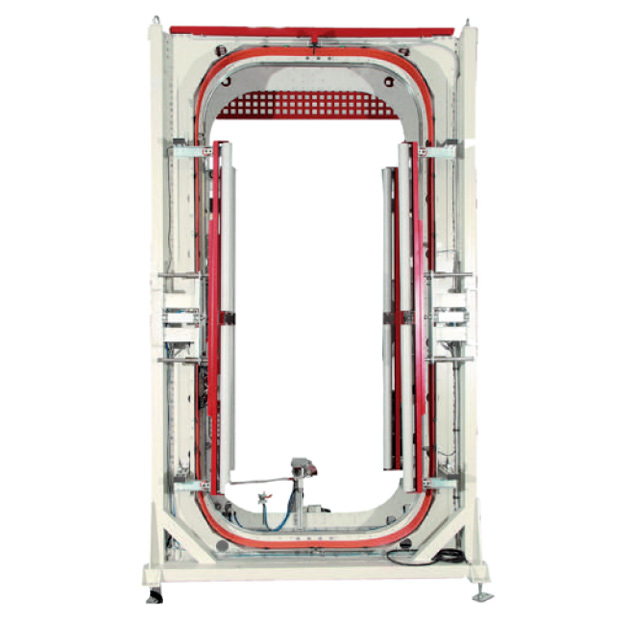

Avvolgitrice automatica orizzontale per pacchi di grandi dimensioniQ350

Avvolgitrice automatica orizzontale completa di:

Telaio della macchina

  • telaio della macchina composto da robusti tubolari elettrosaldati
  • verniciatura epossilica standard RAL 7035 parti fisse – RAL 3002 parti mobili (altri colori su richiesta)
  • fissaggio al suolo avviene su fondo in calcestruzzo con viti di fondazione

Anello di rotazione

  • struttura rettangolare costruita in lamiera saldata e verniciata
  • guida di scorrimento per il carrello portabobina
  • cremagliera per la trasmissione del moto al carrello portabobina
  • dimensioni mm. 1400 x 3200 (larghezza x altezza)
  • contatti striscianti fissati sulla struttura per azionare il motore fissato sul carrello portabobina

Gruppo portabobina

  • montato sull’anello di rotazione
  • completo di gruppo di gruppo di pre-stiro meccanico e di dispensatore del film
  • fascia mm 250 o 500 (da definire all’ordine)
  • motore di azionamento del moto controllato da inverter
  • no. 2 coppie di ruote per lo scorrimento sulle guide
  • pignone per la trasmissione del moto al carrello tramite la cremagliera
  • velocità di rotazione regolabile tramite inverter – max 30 RPM

Gruppo pinza/taglio

  • composto da un sistema ad azionamento pneumatico di pinzatura del film e di taglio con lama dentata e movimento a forbice
  • la salita e la discesa della pinza sono sempre ad azionamento pneumatico.

Gruppo pressori in ingresso ed in uscita dalla macchina

  • in ingresso ed in uscita dalla macchina sono fissati due pressori laterali ad un rullo ad azionamento pneumatico per contenere il
  • prodotto durante la fase di avvolgimento con il film estensibile

Esempi di applicazione per settore
